Dobra de chapas com ângulo e medida sob controle

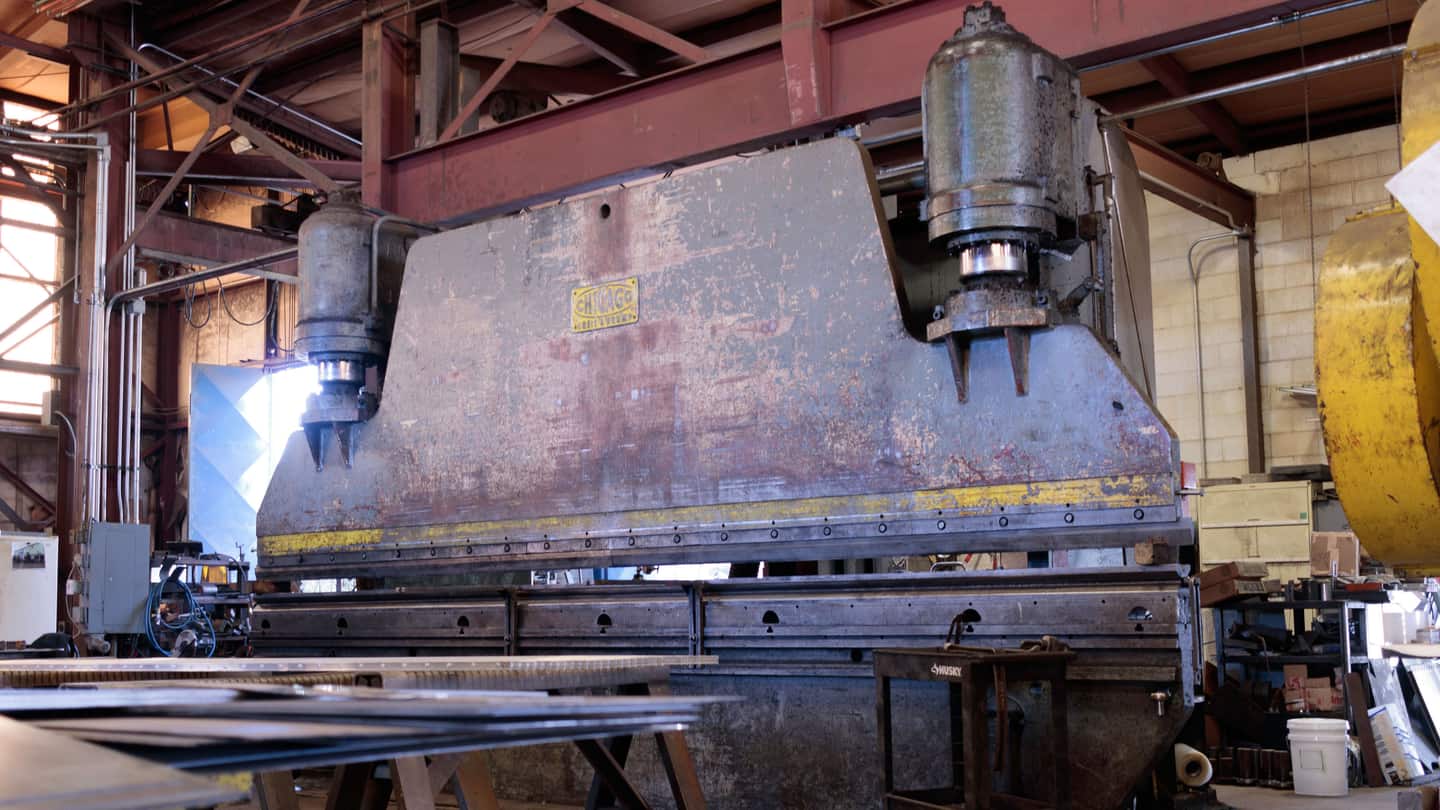

A Ben Metais dobra chapas de aço carbono, galvanizado, inox e alumínio em prensa dobradeira, transformando a peça plana em perfil, caixa, cantoneira ou gabinete. O cálculo de desenvolvimento é feito antes do corte, considerando espessura e raio de dobra, para que a peça feche na medida final do projeto — e não na medida do desenho plano.
Por que funciona
O que esse processo resolve
Rigidez sem soldar
Uma aba dobrada aumenta a rigidez da peça sem adicionar material nem solda. Costuma sair mais leve, mais barato e mais limpo que uma estrutura soldada.
Desenvolvimento calculado antes do corte
O desconto de dobra é definido junto com o plano de corte. Isso evita o erro clássico de cortar pela medida somada das abas e descobrir tarde que a peça ficou maior que o projeto.
Menos operações de montagem
Uma peça dobrada substitui várias peças soldadas. Menos componentes significa menos estoque, menos solda e menos ponto de falha.
Acabamento preservado
Em galvanizado e inox, a ferramenta e o processo são escolhidos para não marcar a face aparente da peça.
Escopo
O que está incluso
- Cálculo de desenvolvimento por espessura e raio de dobra
- Definição da sequência de dobras (ordem que evita colisão)
- Dobra de perfis, cantoneiras, U, Z e caixas
- Peça piloto para conferência de ângulo e medida
- Conferência dimensional do lote
- Integração direta com o corte a laser da peça
Capacidade
Ficha técnica
- Comprimento máximo de dobra
- ex.: 3.200 mm
- Capacidade da dobradeira
- ex.: 135 ton
- Espessura máxima
- ex.: 12 mm (varia com o comprimento)
- Tolerância angular
- ex.: ± 0,5°
- Aba mínima
- depende da matriz e da espessura
5 de 5 especificações ainda são pendência do cliente. Os valores acinzentados são faixas típicas do mercado, exibidas como sugestão de preenchimento — não são afirmações sobre a Ben Metais e não entram nos schemas.
Aplicações
Onde a peça é usada
Materiais
Dobra de Chapas em quatro materiais
Aço Carbono
Aço carbono é a liga de ferro e carbono sem adição relevante de outros elementos.
DetalhesAço Galvanizado
Aço galvanizado é o aço carbono revestido com uma camada de zinco, aplicada por imersão a quente ou por processo contínuo.
DetalhesAço Inox
Aço inox é a liga de aço com no mínimo cerca de 10,5% de cromo, que forma na superfície uma película de óxido passiva e autorregenerativa.
DetalhesAlumínio
Alumínio é o metal leve que pesa cerca de um terço do aço para o mesmo volume e forma naturalmente uma camada de óxido que o protege da corrosão.
DetalhesDúvidas
Sobre dobra de chapas
Preciso mandar o desenho plano ou o desenho da peça dobrada?
Mande o desenho da peça final, com as medidas e os ângulos que ela precisa ter depois de dobrada. O desenvolvimento plano é calculado aqui, considerando a espessura e o raio de dobra reais — se você já enviar planificado por conta, o desconto pode não bater com a nossa ferramenta.
Qual o raio mínimo de dobra?
Depende da espessura, do material e da direção da laminação. Como regra prática, o raio interno mínimo costuma acompanhar a espessura da chapa; alumínio e aços de maior resistência exigem raio maior para não trincar na dobra. Envie o material e a espessura que a gente confirma o que é viável.
A dobra marca a superfície da peça?
Pode marcar, dependendo da matriz e do material. Quando a face é aparente — inox escovado, alumínio, galvanizado à vista — usamos ferramenta e proteção adequadas para preservar o acabamento. Avise no pedido qual face é a aparente.
Existe ordem certa para as dobras?
Existe, e ela é definida antes de começar. Dobrar na sequência errada faz a peça colidir com a máquina e inviabiliza a última dobra. Peças com muitas abas têm a sequência planejada e, quando o lote justifica, validada em peça piloto.
